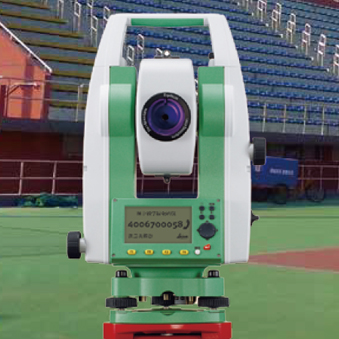

徕卡测量系统专门为中国测量专业院校教学定制了两款仪器：徕卡2"教学版全站仪（TS02plus-2）和徕卡5"教学版全站仪 （TS02plus Power-5D），拥有极高的测量精度（±1.5mm）、超长的工作时间（30小时）、领先的补偿技术。长距离的无棱镜 测程（>500米）、机载道路放样（免费），让学生野外实习更加快速、高效、简单。 |
测距优势徕卡专利PinPoint微点测距技术，确保测距的高精度
|
教学拓展功能支持用户系统集成的软件自开发平台GeoCOM GeoCOM是以动态链接库的形式提供给用户的COM组件，用户可以像使用Windows函数那样调用测量或仪器控制函数，从而实现用电 脑对徕卡测量仪器的自动操作。此时的测量仪器就如同打印机、扫描仪一样成为计算机的一个扩展部分。 | |
| 自定义键，快速调用常用功能 | 图形化界面，操作直观简单徕卡使用图形化下拉式菜单，按回车键进入程序菜单，按翻页键找到所需程序后，按回车键即可。 |
|
1 设站Q：徕卡设站程序能够进行自由设站吗？比如在教学楼旁我已知三个点，为了测更大的范围，想要进行自由设站？ A：当然可以，徕卡设站程序包含角度定向，坐标定向，后方交会(即自由设站，最多10个点)，高程传递四种设站定向方 式，还能计算定向平面、高程、角度标准差，让您对结果精度更加从容把握！此外，还可以在设站过程中随时增加或删减定 向点，以及进行换面测量来提高准确度。 |
|
2 测量Q：徕卡测量程序显示斜距、平距、高差需要设置吗？ A：不需要进行任何的设置，徕卡仪器就能显示所有信息，包括角度、距离、高差和坐标，按翻页键即可，而且所有的这些 数据信息都能存储，TS02plus教学版内存高达24000个点，免棱镜距离可达500米，充分满足您的需求。 |
|
3 放样Q：徕卡放样程序能够教会学生哪些东西？ A：能教会各种不同的放样方法：极坐标放样，纵横向放样和坐标系放样。此外，放样点的数据可按左右键选择，可搜索调用， 也可手动输入，灵活多样，让学生掌握得更加全面。 |
|
4 道路放样
4.1 数据输入及检核Q：徕卡道路放样程序定线数据怎么输入？可以进行检核吗？ A：可以在机载程序：道路放样-->路线定义-->平面定线里选择主点法或交点法进行手工输入；也可以使用PC软件将定 线数据编辑好后上传进去。数据输完或者上传完之后可以进行定线检核，确保定线数据不会出错。 |
|
4.2 内业数据预处理Q：徕卡PC道路编辑器简单吗？ A：非常简单，我们在设计数据中找到交点里程，坐标，转角，半径，缓和曲线长，依次添加后，按转换键后保存即可，无需任何额外计算。 |
|
4.3 中边桩放样及成果查看Q：徕卡道路放样可以进行边桩放样吗？桩间距在哪里可以设置？ A：当然可以，徕卡在上海有专门为中国开发的技术团队，事实上，徕卡的边桩放样和桩间距设 置是最简单的，进入中边桩放样菜单后按翻页键，输完偏移量和偏向角即设置好了边桩放样，桩 间距也在这一页面直接输入。所测成果均能保存和下载。 |
|
4.4 横断面测量及成果查看Q：徕卡道路放样可以横断面测量吗？ A：也是可以的，直接输入断面里程，测量断面点、宽度、里程差、测点高差、测点坐标、方向 角都会显示，方向角用来测测站所在断面。所测成果均能保存和下载。 |
| 技术参数 | 徕卡2"教学版全站仪 （TS02plus-2） |
徕卡5"教学版全站仪 （TS02plus power-5D） |
| 角度测量（Hz，V） | ||
| 精度（标准偏差ISO-17123-3） | 2" | 5" |
| 测量方法 | 绝对编码，连续，对径测量 | |
| 最小读数 | 0.1″/ 0.1mgon / 0.01mil | |
| 补偿方式 | 四重轴系补偿 | |
| 设置精度 | 0.5″ | 1.5″ |
| 距离测量 | ||
| 圆棱镜测程（GPR1） | 3500m | |
| 反射片（60mm × 60mm） | 250m | |
| 精度/测量时间（标准偏差ISO-17123-4） | 标准：1.5mm + 2 × 10-6D / 2.4s，快速：2mm + 2 × 10-6D / 2s， 跟踪：3mm + 2 × 10-6D / ＜0.3s | |
| 无棱镜距离测量 | ||
| 测程（90%反射率） PinPoint - Power |
- | ＞500m |
| 精度/测量时间[1]（标准偏差ISO-17123-4） | - | 2mm + 2 × 10-6D / 3s |
| 激光点大小 | - | 30m处：约7mm × 10mm， 50m处：约8mm × 20mm |
| 数据存储/通讯 | ||
| 可扩展内存 | 最大：24000固定点，最大：13500测量点 | |
| 接口 |
串口（波特率从1200到115200） | |
| 数据格式 | GSI / DXF / LandXML / 用户自定义ASCII格式 | |
| 综合数据 | ||
| 望远镜 | ||
| 放大倍数 |
30 × | |
| 分辨率 | 3″ | |
| 视场 | 1˚30′，100m处：2.7m | |
调焦范围 |
1.7m至无穷远 | |
| 十字丝 | 可照明，10级亮度可调节 | |
| 键盘和显示屏 | ||
| 显示屏 | 图形化显示，160 × 288像素，5级亮度可调节 | |
| 键盘 | 字母数字键盘（双面） | 字母数字键盘（单面） |
| 操作系统 | ||
| Windows CE | 5.0 Core | |
| 激光对点器 | ||
| 类型 | 激光点，5级亮度可调节 | |
| 对中精度 | 1.5m处：1.5mm | |
| 电池 | ||
| 类型 | 锂电池 | |
| 操作时间[2] | 一般为30小时 | |
| 重量 | ||
| 全站仪（包括GEB211和基座） | 5.1kg | |
| 环境指标 | ||
| 工作温度范围 | -20℃到+50℃（-4˚F到+122˚F） 极地耐低温型-35℃到+50℃（-31˚F到+122˚F）（可定制） | |
| 防尘/防水（IEC60529） | IP55 | |
| 湿度 | 95%，无冷凝 | |
| FlexField机载软件 | ||
| 应用程序 | 测量 放样 道路放样 | |
| 备注： | [1] 测程＞500m时，无棱镜测距精度是4mm + 2 × 10-6D [2] GEB221电池在25℃时30s测量一次。如果不是新电池，使用时间可能缩短。 |
