隧道综合监控系统

?

一、系统用途：

本系统把隧道综合监测的多种测试项目与相关仪器设备整合在一个无线数据网络平台上，实现了对隧道施工进度、施工质量、施工安全以及隧道在运营状况下的远程监控。即管理人员虽离隧道现场千里之外，但只要通过手机网络视屏或电脑网络视屏以及键盘数据操作，即可对隧道现场的施工状况：如：掌子面的推进情况、爆破安全情况、隧道拱顶与地表沉降情况、隧道周边欠挖与过挖情况、洞内人员出勤与工作情况、隧道空气粉尘、瓦斯浓度、温湿度等均可了如指掌，并能通过手机或电脑对现场设备和人员进行远程调控。

其主要监控内容包括：

?

1．隧道爆破检测；

?

2．隧道断面三维激光扫描；

?

3．洞壁支护结构压力与应力监测；

?

4.?隧道拱顶与地表沉降监测；

?

5.洞内空气粉尘、瓦斯气体与温度

湿度等监测；

?

6.隧道人员出入与工作状况监控；

二、系统构成：

?

????硬件：
???? ①?频率自动监测仪（振弦数据采集）??????②?无线网络测振仪。
?????③三维断面自动监测仪。???????????? ?? ?④?视频采集自动监测仪???????
?????⑤?无线（WI-FI）路由/中继器。
????

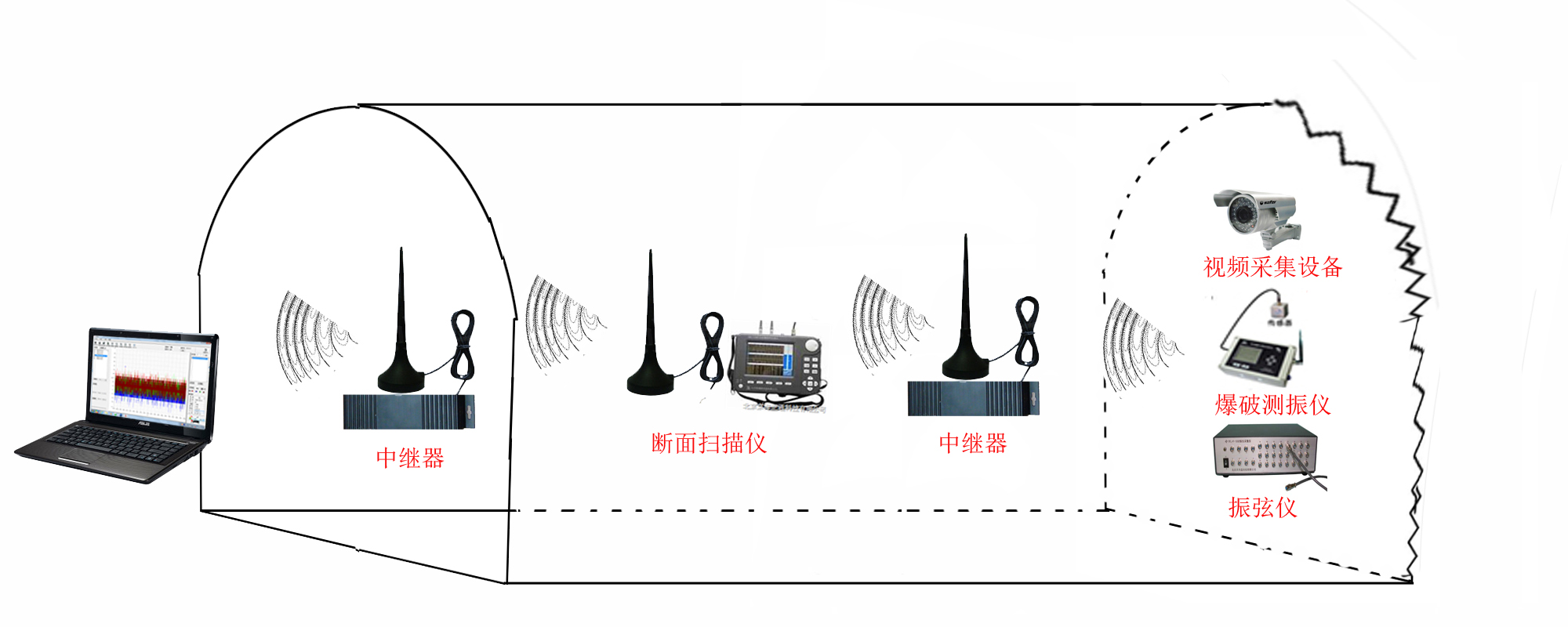

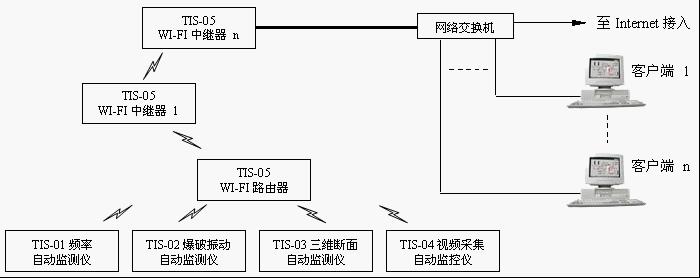

????系统结构图：
